Обозначение маркировки кабеля ВВГнг(A)-LS 5х2,5(ож)-1:
В - для изоляции проводников использован ПВХ пластикат
В - внешний слой, материалом для которого послужил ПВХ пластикат
Г - без защитной оболочки
нг-LS - изоляция проводников и оболочка изготовлены из ПВХ пластиката повышенной устойчивости к воспламенению и пониженным выделением дыма и газа
5 - число проводящих ток жил
2,5 - сечение токопроводящих жил
ож - бесшовная жила
1 - расчетное напряжение, кВ

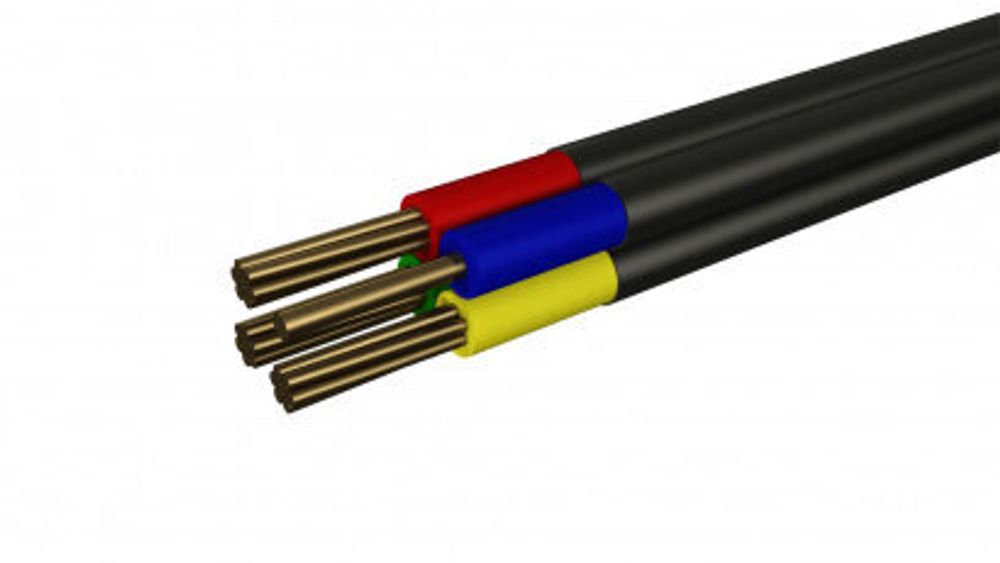

Строение кабеля ВВГнг(A)-LS 5х2,5(ож)-1:
1. Проводник изготовленный из меди:(число проводящих ток жил: 1, 2, 3, 3+1, 4 и 5 шт.):
• однопроволочная (класс 1) сечением 1,5–50 кв. мм — «ож»,
• многопроволочная (класс 2) сечением 50–240 кв. мм;
2. Изоляция из ПВХ-полимера со сниженным уровнем пожароопасности, обозначение (маркировка) проводников:
• цветовое маркирование жил: белая или желтая, синяя или зеленая, красная или малиновая, или желто-зеленая;
• цифровая;
3. Обмотка из нетканого полотна для мультижильных кабельных изделий с секторными жила
